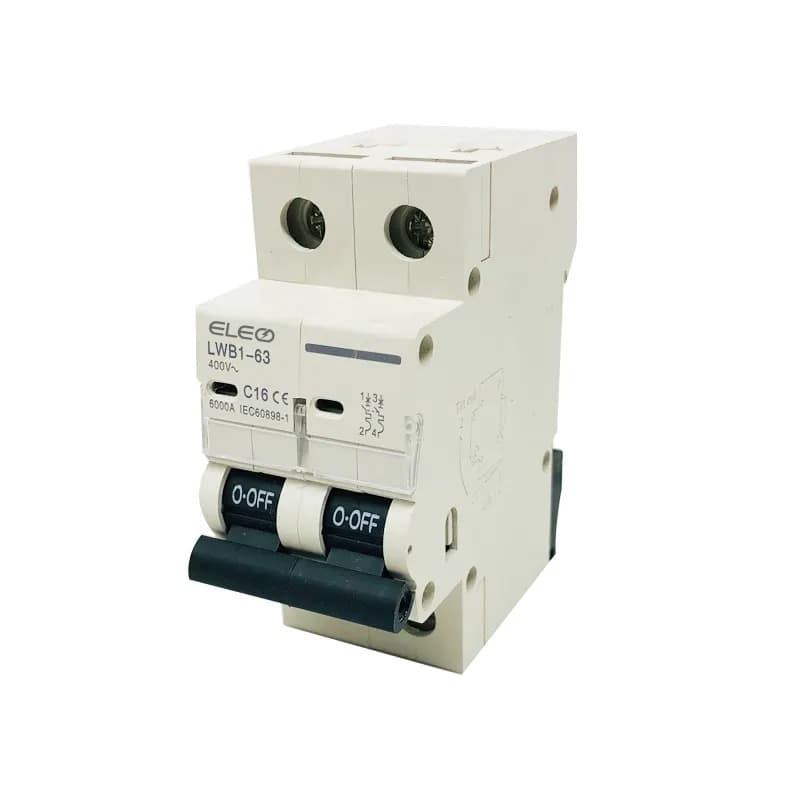

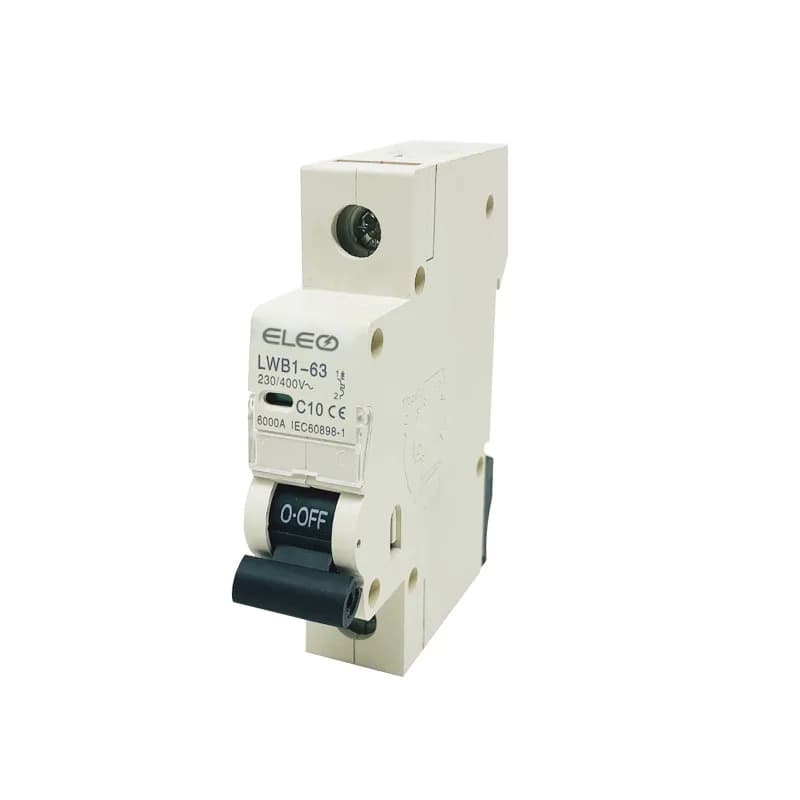

Miniature Circuit Breaker
Aptomat MCB là thiết bị hết sức quen thuộc trong đời sống, thường được sử dụng trong các công trình điện, thay cho các loại cầu chì cũ. Chúng được sử dụng để điều khiển và bảo vệ bảng điện và các thiết bị khác không bị quá tải. <section class="se2--content-article" aria-label="MCB là gì?"> <ul> <li class="wrapper">Standard: IEC60898-1</li> <li class="wrapper">Rated current: 1~63A</li> <li class="wrapper">Rated voltage: 230/400V~240/415V</li> <li class="wrapper">Number of poles: 1P, 2P, 3P</li> <li class="wrapper">Rated short-circuit breaking capacity: 10kA</li> <li class="wrapper">Ambient air temperature: -25...+40 ºC</li> <li class="wrapper">Connection: Từ trên và dưới</li> <li class="wrapper">Certificates: CE, CB</li> </ul> </section>
Yêu cầu báo giá
Sản phẩm: Miniature Circuit Breaker
Mô tả sản phẩm
Product Profile MCB ELEO
Technical Data MCB ELEO
| Standard | IEC/EN60898-1 |
| Protection | Overcurrent and short circuit |
| Type of trip | Thermo-magnetic |
| Poles | 1P, 1P+N, 2P, 3P, 3P+N,4P |
| Rated Current In | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
| Rated voltage Ue | 240/415V |
| Rated frequency | 50/60Hz |
| Rated breaking capacity | 10,000A |
| Energy limiting class | 3 |
| Rated impulse withstand voltage (1.2/50) Uimp | 4,000V |
| Dielectric test voltage at ind. Freq. for 1 min | 2kV |
| Thermal release characteristic | (1.13-1.45) x In |
| Magnetic release characteristic | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
| Electrical life | 4,000 Cycles |
| Mechanical life | 10,000 Cycles |
| Contact position indicator | Yes |
| Protection degree | IP20 |
| Ambient temperature (with daily average≤35℃) | -5℃~+40℃, Max.95%humidity |
| Terminal connection type | Cable/Pin-type busbar |
| Max. terminal size for cable | 25mm2 |
| Max. Tightening torque | 2.5Nm |
| Mounting | Mounting on 35mm DIN rail |
| Connection | From top and bottom |
Dimensions
Circuit Diagram
Installation Size
